100 компонентов общего назначения библиотеки Delphi5

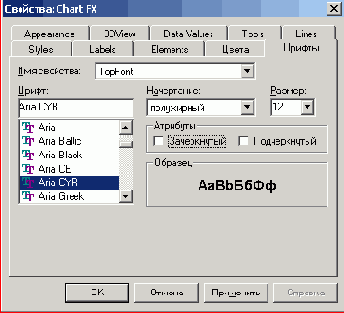

Окно задания свойств компонента Chartfx: страницы Data Values (а) и Шрифты (б)

а)
б)

Теперь давайте коротко рассмотрим некоторые кнопки инструментальной панели компонента во время выполнения приложения (см. Рисунок 4.12). Первая и вторая слева быстрые кнопки обеспечивают соответственно чтение и сохранение диаграммы. Диаграмма сохраняется в файле с расширением .chf и может быть прочитана в последующих сеансах работы. Третья кнопка слева заносит диаграмму в буфер обмена Clipboard, откуда ее можно взять в каком-то другом приложении (например, в Word) и вставить в документ. Кнопки в центральной части панели позволяют изменять тип диаграммы или графика. Поэкспериментируйте с ними и вы легко поймете, что они означают. Вторая справа группа кнопок позволяет вводить на диаграмме или графике координатную сетку. Правая группа кнопок обеспечивает задание надписей на изображении, выбор шрифта надписей и т.п. Главной из этих кнопок является вторая справа. Она вызывает выпадающее меню, содержащее, в частности, раздел Data Editor. Если вы выберете этот раздел, вместо диаграммы вы увидите окно редактора данных, отображаемых на графике или в диаграмме (см. Рисунок 4.14). Сделав двойной щелчок на том или ином числе, вы можете изменить его. После того, как вы отредактировали данные, опять щелкните на второй справа кнопке инструментальной панели и снимите выделение с раздела Data Editor. Вы опять увидите диаграмму, отображающую введенные вами данные.
