100 компонентов общего назначения библиотеки Delphi5


Приложение на основе компонента Chartfx


Как и в других компонентах ActiveX, доступ к свойствам Chartfx во время проектирования может осуществляться с помощью Инспектора Объектов или щелчком правой кнопки мыши и выбором из всплывшего меню команды Properties (Свойства). При выборе этой команды вы попадете в многостраничное диалоговое окно (см. Рисунок 4.13), позволяющее задать свойства компонента. Остановимся только на нескольких из них, которые вы можете задавать в этом диалоге, в Инспекторе Объектов или программно.

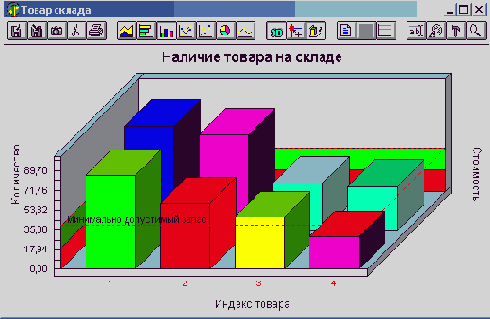

Свойство Series на странице Data Values (Рисунок 4.13 а) диалога (в Инспекторе Объектов это свойство названо NSeries) обозначает число серий данных (на Рисунок 4.12 равно 2). Свойство Points на той же странице диалога (в Инспекторе Объектов оно названо NValues) обозначает число значений по оси аргументов (на Рисунок 4.12 равно 4). Страница диалога Elements позволяет задать какие-то характерные уровни (опции Value — Text, на Рисунок 4.12 отмечен уровень 40 с текстом «Минимально допустимый запас»), выделить цветом какие-то полосы уровней (опции From — То — Color, на Рисунок 4.12 выделены полосы 0 — 20 и 20 — 40), задать текст в строке состояния (опции ID — Width — Text). Прочие свойства позволяют задать тексты вверху диаграммы, внизу, слева, справа, задать координатные сетки и многое другое. Следует обратить внимание на выбор шрифтов на странице Шрифты (Рисунок 4.13 б). Шрифты, естественно, надо выбрать такие, которые содержат символы кириллицы. При выборе шрифтов надо сначала в выпадающем списке Свойство выбрать надпись, для которой указывается шрифт (например, TopFont — шрифт надписи над диаграммой), а затем в окнах Шрифт, Начертание, Размер установить атрибуты шрифта. Подобную процедуру надо повторить для всех надписей.
